電磁界規範問題および市販シミュレータのファイル例

2023/6/13 by T. Hirano

このページでは、電磁界解析規範問題と、その解析をするための市販シミュレータのファイルを紹介します。下記の参考リンクの1の文献の確認に使用してください。

※ 本ページの電磁界シミュレータCOMSOL Multiphysicsに関するお問い合わせは計測エンジニアリングシステム株式会社(KESCO)にお願いいたします。
※ COMSOL Multiphysicsのアプリケーション・ビルダー・コンパイラで作成したEXEファイルはWindowsで実行可能です。初回の起動時のみ、EXEファイルに入っているライブラリがインストールされます。COMSOLの.mphファイルは、該当するVersionのCOMSOLを保有した方のみ使用可能です。 新しいVersionで古いVersionのファイルは読み込めますが、逆はできません。

導波路の規範問題

問題の種類 各シミュレータのファイル

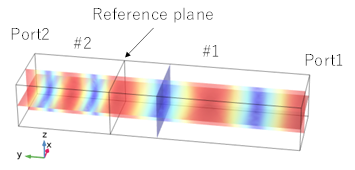

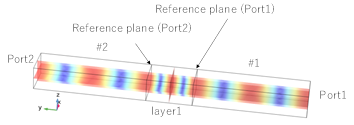

方形導波管
(直流・低周波しか扱ったことがない人には難しいが、解析的に解が求まる最も簡単な良い規範問題)
方形導波管の設計(厳密解)

COMSOL (Ver. 5.2a)
rect_wg_port_rect.mph
rect_wg_port_num.mph
(アプリ: rect_wg_port_num_v60.zip)
rect_wg_port_num_multimode.mph

損失考慮(金属壁の損失をインピーダンス境界で評価。導波管内部の誘電体はtanδで入力):
rect_wg_lossy_wall_imp.mph
(アプリ: rect_wg_lossy_wall_imp.zip)

comsol_rect_wg_port_rect.pdf (説明)
comsol_rect_wg_port_num.pdf (説明)
同軸線路
(直流から伝送可能。ただし、高次モードもあるので、高次モードのカットオフ周波数まで安定動作する)
同軸線路の設計(厳密解)

COMSOL (Ver. 5.3)
coax_tem.mph
coax_highter_order.mph

comsol_coaxial_cable.pdf (説明)
マイクロストリップ線路
Microstrip Line (MSL)

εr=4.5, tanδ=0.04
h=1.57 mm, t=0.001 mm, w=3 mm
MSLの設計(近似式)

msl_pec_port.mph (v5.3)
msl_pec_port_tem.mph (v5.3)
msl_port.mph (v5.3)
msl_port2.mph (v5.3)

msl_pec_port_corner.mph (v5.3) (コーナー)
msl_pec_port_couple.mph (v5.3) (結合線路)

comsol_msl_port.pdf (v5.3) (説明)

電磁界シミュレーションでは集中ポートを使っても精度は十分です。
msl_pec_lump_port2.zip (v6.1)(誘電体: 誘電正接)
msl_cu_Zs_lump_port2.zip (v6.1)(導体表面インピーダンス, 誘電体: 誘電正接)
comsol_msl_lumped_port.pdf (v5.5) (説明)

msl_pec_lump_port2_slit.zip (v5.5)
グランドにスリットがあると放射してしまいます。高周波では気を付ける必要があります。

導波路モード解析
(導体をPECとするモデル)
msl_port_pec.zip (v6.1)
msl_port_pec.mph (v6.1)

(導体の導電率は有限で導体内部にもメッシュを切るモデル)
msl_port_cu.zip (v6.1)
msl_port_cu.mph (v6.1)

(導体の導電率は有限で導体を表面インピーダンス近似するモデル, 誘電正接あり)
msl_port_cu_Zs_tandel.zip (v6.1)
msl_port_cu_Zs_tandel.mph (v6.1)
コプレーナ線路
Coplanar Waveguide (CPW)
CPWの設計(近似式)

導波路モード解析
(導体をPECとするモデル)
cpw_port_pec.zip (v6.1)
cpw_port_pec.mph (v6.1)

(導体の導電率は有限で導体内部にもメッシュを切るモデル)
cpw_port_cu.zip (v6.1)
cpw_port_cu.mph (v6.1)
グランド付コプレーナ線路
Grounded Coplanar Waveguide (G-CPW)
G-CPWの設計(近似式)

導波路モード解析
gcpw_port_pec.zip (v6.1)
gcpw_port_pec.mph (v6.1)

gcpw_port_cu.zip (v6.1)
gcpw_port_cu.mph (v6.1)

3次元構造の規範問題

問題の種類 各シミュレータのファイル
完全導体球
(IEICE EST研 HPヘ)
COMSOL (Ver. 5.2a)
(次の3つのファイルは解析対象は同じだが、吸収境界条件のモデル化が異なる)
pec_sphere_abc_cube.mph
pec_sphere_abc_sphere.mph
pec_sphere_pml.mph

COMSOL (Ver. 5.5)
pec_sphere_app.mph (2MB)
pec_sphere.zip (8.7MB) (使用法※1)
誘電体球
(IEICE EST研 HPヘ)
  COMSOL (Ver. 5.3)
dielectric_sphere.mph

comsol_dielectric_sphere.pdf (説明)

COMSOL (Ver. 5.5)
dielectric_sphere_app.mph (2MB)
dielectric_sphere.zip (8.7MB) (ページ下の「補足説明1」)
ダイポールアンテナ
(IEICE EST研 HPヘ)

(COMSOLシミュレーションアプリで実行した画像(右のリンクからダウンロード可能です)
COMSOL (Ver. 5.3a)
dipole_antenna_cubic_abc.mph (1.2MB)
comsol_dipole_antenna.pdf (説明)

COMSOL (Ver. 5.5)
COMSOL Multiphysics (Ver. 5.5)によるダイポールアンテナ解析の説明動画
COMSOL Multiphysics Application Builderを用いたアプリケーションの作り方(ダイポールアンテナ解析の例)

dipole_antenna_app.mph (2.4MB)
dipole_antenna.zip (811MB) (このZIPファイルにはCOMSOL Application Builder Compilerで作成した単独で実行可能なWindows用EXEファイルと初期設定説明のreadme.pdfが入っています。)
モノポールアンテナ
(円形グランド付、同軸給電)
COMSOL (Ver. 6.1)
monopole_ant.mph
monopole_ant.zip (展開するとEXEファイルのアプリ)
モノポールアンテナ、スリーブアンテナ
(同軸給電)
COMSOL (Ver. 6.1)
sleeve_ant.mph
sleeve_ant.zip (展開するとEXEファイルのアプリ)
導波管スロットアンテナ
(IEICE EST研 HPヘ)
COMSOL (Ver. 5.2a)
wg_slot_antenna.mph

comsol_wg_slot_antenna.pdf (説明)

実用的な問題

問題の種類 各シミュレータのファイル
MSLコーナー
直角コーナー、切込みコーナー、円弧コーナー、45°コーナー

高周波電磁界は低周波と違い、導体で繋げば信号が通るという単純なものではありません。伝送線路理論で特性の良い伝送線路を設計しますが、それでもコーナー部は伝送線路理論で考慮されないので、放射や反射などの特性劣化が起こるかもしれず、厳密には電磁界問題として解かなければなりません。上の4つのタイプでどれがいいか、使用周波数で十分な特性かどうかは電磁界シミュレーションするのが近道です。右のCOMSOLアプリを活用してみてください。
COMSOL (Ver. 5.5)
msl_corner_rect.mph
msl_corner_rect.zip (使用法※1)

msl_corner_cut.mph
msl_corner_cut.zip (使用法※1)

msl_corner_circ.mph
msl_corner_circ.zip (使用法※1)

msl_corner_45deg.mph
msl_corner_45deg.zip (使用法※1)
MSL with a Slit on GND COMSOL (Ver. 5.5)
msl_pec_lump_port2_slit.mph
msl_pec_lump_port2_slit.zip (使用法※1)
MSL Power Divider COMSOL (Ver. 5.5)
msl_divider.mph
msl_divider.zip (ページ下の「補足説明1」)
Patch Antenna
(Lumped Port Feed)
COMSOL (Ver. 6.1)
patch_lump_port_pec.mph
patch_lump_port_pec.zip (使い方※1)

COMSOL (Ver. 5.5)
patch_lump_port.mph
patch_lump_port.zip (使用法※1)

【解析のノウハウ】薄い導体は厚さ方向にもメッシュを切るので、メッシュが増え、解析時間がかかります。さらに導電率が有限の導体では、導体内部の波長は微小になるため、真面目に解析するとメッシュが増えすぎて計算時間がかかります。まずは、厚さのない電気壁(PEC)で導体をモデル化すると計算が高速です。表皮厚よりも厚い導体は内部にメッシュを切らずに、導体表面をインピーダンス境界で近似しても十分な精度です。この場合、導体内部はメッシュを切らないので計算も速いです。
Patch Antenna
(MSL Feed)
COMSOL (Ver. 5.5)
patch_msl_feed.mph
patch_msl_feed.zip (使用法※1)

電磁気学教育の問題

問題の種類 各シミュレータのファイル
コンデンサ(キャパシタ)
端部でLumped Portで給電
COMSOLアプリ
parallelplate_capacitor.zip (使用法※1)
コイル(インダクタ)
上下端を横で配線し、中央で集中ポートで給電。
COMSOLアプリ
solenoid.zip (ページ下の「補足説明1」)
避雷針の学習
初期電界1 V/mを空間に印加
COMSOLアプリ
lightning_rod.zip (ページ下の「補足説明1」)

補足説明

※1 ZIPファイルにはCOMSOL Application Builder Compilerで作成した実行可能なWindows用EXEファイルが入っています。必要ライブラリのダウンロードは開始されますが、ダイポールアンテナのEXEファイルには含まれていますので、先にダイポールアンテナのEXEファイルを実行すればライブラリはインストールされます。
